AjoloSIM520

Una plataforma compacta de simulación y desarrollo, creada para llevar electrónica, conectividad y experimentación al siguiente nivel.

Configura y ordena Conoce el dispositivo

Lo que ya puedes controlar

Un banco. Muchas capas de prueba.

Más de nueve funciones completas para generar, medir, diagnosticar y documentar desde un solo equipo.

∿Operativo

Motor virtual: CKP + 4 CMP

Genera CKP y hasta 4 CMP sincronizadas, con RPM, desfase y polaridad configurables.

  • 10–7,000 RPM
  • 1 CKP + 4 CMP
  • Patrones configurables
◒Operativo

Sensores analógicos de precisión

Cuatro salidas analógicas 0–5 V y 16 bits para TPS, MAP y perfiles APP.

  • Ajuste preciso
  • Límites por canal
  • Rampas y macros
ΩOperativo

Temperatura, APP/TPS y resistencia programable

Cuatro canales resistivos de 256 posiciones para IAT, CLT y perfiles APP/TPS.

  • APP/TPS
  • Curvas NTC
  • Control repetible
⇄Operativo

Dos redes CAN con sniffer integrado

Captura, filtra y transmite tráfico CAN 2.0 en dos redes físicas, de 10 kbit/s a 1 Mbit/s.

  • Sniffer silencioso
  • 1 Mbit/s por canal
  • IDs estándar y extendidos
  • Filtros y monitoreo de errores
⌕Operativo

Diagnóstico CAN y UDS desde la app

Detecta ECUs mediante CAN, identifica la velocidad de red y consulta el diagnóstico desde la app.

  • VIN, PIDs live y Freeze Frame (beta)
  • DTC confirmados, pendientes y permanentes
▥Operativo

PWM, pulsos y señales Hall

Dos salidas 0–5 V para PWM, Hall, pulsos, ráfagas y patrones digitales.

  • 1–500 Hz
  • Duty, inversión y autoapagado
  • Sincronización con desfase
✚Operativo

Protección inteligente con eFuse

Supervisa 12 V y actúa ante corto, sobrecorriente o temperatura anormal para proteger equipo y banco.

  • Limitación electrónica
  • Sensado y reporte
  • Protección térmica
⌁Operativo

Monitor y graficador de voltaje

Grafica AIN1 y AIN2 simultáneamente para observar voltajes, transitorios y sensores de 0–12 V.

  • AIN1 + AIN2
  • 0–12 V por canal
  • Gráfica en tiempo real
⌘

Un software que crece contigo

Android, Windows y firmware evolucionan con nuevas funciones, perfiles y datos sin reemplazar el equipo.

  • Android + Windows
  • Datos en tiempo real
  • Bluetooth LE + USB-C
  • Firmware actualizable

Expansiones modulares

Conecta nuevos módulos.

Tu AjoloSIM520 incluye un puerto DB9 que convierte el equipo en una plataforma modular, lista para añadir nuevas funciones y futuras expansiones.

Puerto incluidoEcosistema en crecimiento
Puerto DB9 incluido La puerta a nuevas funciones
Nuevos módulos para ampliar tus pruebasPróximamente
E/S inteligenteEntradas protegidas, salidas configurables y control de actuadores.
Módulos automotricesInterfaces dedicadas para ECU, BCM, TCM y tableros.
Sensores y mediciónAdquisición de presión, temperatura, corriente y otras variables.
Emuladores de sistemasIMMO, dirección, ABS y airbag para pruebas de banco.
Controles y pantallasOperación local, visualización y perfiles sin computadora.
Lector de EEPROMsLectura, respaldo y verificación.

Android y Windows

Configura. Conecta. Simula.

Organiza la sesión desde tu dispositivo móvil o computadora y envía comandos; el AjoloSIM520 conserva la ejecución crítica en tiempo real. La interfaz acompaña al técnico con una herramienta potente y versátil para simulación, análisis de señales y pruebas controladas.

AJOLOTECMX · AjoloSIM520
DISPOSITIVO CONECTADOBanco de señales
USB
3,250RPMCAN 1ACTIVO4.20 VSALIDA

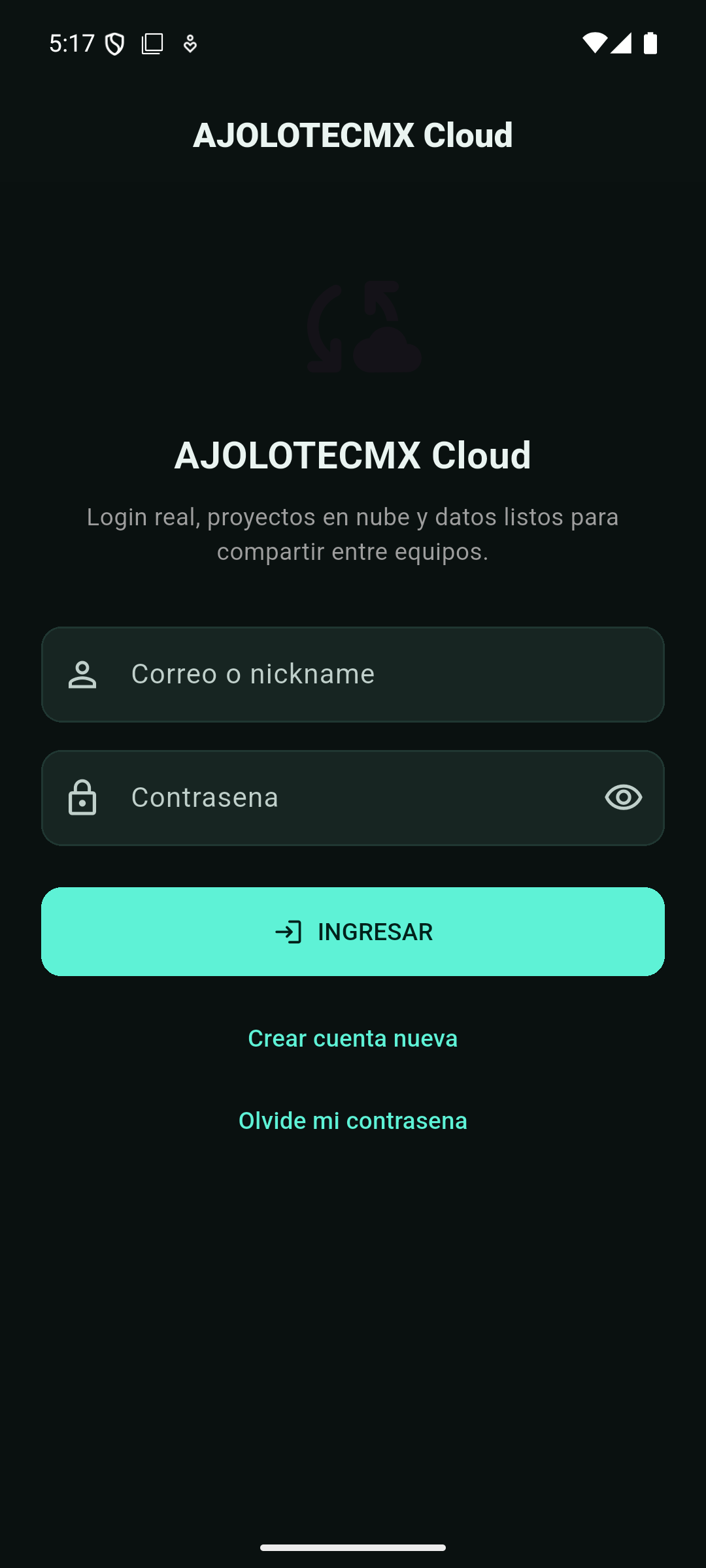

Pantalla real de inicio de sesión de AJOLOTECMX Cloud ejecutándose en Android

Control a tu elección

Tu banco sigue contigo.

Elige la interfaz que mejor se adapte a tu forma de trabajo. Controla tu AjoloSIM520 de manera inalámbrica desde Android mediante Bluetooth o conéctalo por USB-C a la aplicación de escritorio para Windows. En ambos casos, el equipo procesa tus comandos, ejecuta señales, mediciones, comunicación CAN con precisión y tiempos controlados, manteniendo la operación crítica en tiempo real.

Android por BLEControl móvil sin ocupar el puerto USB del banco.
Windows por USBSesiones estables y una vista amplia para el laboratorio.
Control en vivoSimulación, mediciones y diagnóstico CAN desde una sola interfaz.
Firmware en evoluciónActualizaciones constantes con nuevas funciones, mejoras de estabilidad y recuperación segura.

Tu banco, bajo tu control

No esperes ni dependas de nadie.

Diseña y genera tus propias señales analógicas, CKP y hasta cuatro CMP sincronizadas. Configura patrones, desfases y RPM para trabajar con la ECU cuando lo necesites; además, analiza redes CAN y examina sus tramas en tiempo real.

AndroidBluetooth LE WindowsUSB
AjoloSIM520Simulación y análisis CAN Unidad automotrizECU
Diagnóstico CAN en vivoIdentifica, consulta y monitorea desde la app AJOLOTECMX
VIN + DATA LIVE + DTC
Red CAN detectada Diagnóstico exclusivamente mediante CAN
Identificación VIN3VW••••••••4821
ECU de motor
RPM2,450
Voltaje13.8 V
Temperatura87 °C
Acelerador18 %
Datos en vivo y DTCVIN, parámetros, estados y códigos cuando la ECU los expone mediante CAN.
AIN1 + AIN2Monitor de voltaje en vivo
0–12 V
Tu navegador no admite la gráfica animada del monitor de voltaje.
AIN10.00 V
AIN20.00 V
CKP 60-2 + hasta 4 CMPVista: CMP1 + CMP2 · 720°
Tu navegador no admite la visualización animada de las señales CKP y CMP.
0RPM simuladas · velocidad visual proporcional
Monitor CAN 1 / CAN 2 Tráfico simulado
Tu navegador no admite la visualización de la señal CAN.
SOFID 11 bitCTRLDATACRCACKEOF
CANTiempoIDDLCDatos
CH10x18080C B2 02 10 5A 00 00 01
CH20x20187D 04 80 00 22 19 00 00
CH10x2A0800 00 3C 91 08 20 00 5E

Ejemplo de monitor: identificador, longitud y bytes de datos sobre dos canales físicos.

Salidas analógicasDAC 16 bits
0.00 VDAC 1
0.00 VDAC 2
0.00 VDAC 3
0.00 VDAC 4
4 × 0–5 VControl visual automático
Señales digitales2 canales auxiliares
Tu navegador no admite la visualización de las señales digitales.
Frecuencia1 Hz
Ciclo PWM50%
Niveles de salida0 / 5 V

Ficha técnica preliminar

Datos claros para diseñar tu banco.

Alimentación del equipo12 V DC nominalVoltajes auxiliares5 V y 3.3 V regulados
Etapa de potenciaeFuse automotriz con sensado y protección inteligenteCapacidad de corriente5 A nominales · limitación electrónica hasta 12 A
Arquitectura de control32 bits · 1 núcleo · 168 MHz · ejecución en tiempo realConectividadBluetooth LE · USB-C
Salidas analógicas4 canales · 0–5 V · DAC de 16 bitsSalidas resistivas4 canales · 256 posiciones
Señales de motorCKP + 4 CMP sincronizadasRango RPM actual10–7,000 RPM
Salidas auxiliares2 canales · PWM · Hall · trenes y patrones digitalesRango de frecuencia1–500 Hz configurable
Redes CAN2 transceptores físicos · CAN 2.0Velocidad CAN10 kbit/s–1 Mbit/s configurable
Monitoreo analógico2 canales AIN1 y AIN2 · rango de 0–12 VSupervisión eléctricaMonitoreo de alimentación, voltaje y consumo
Conectores físicosDB37 principal · DLC16 para CAN · DB9 de expansión · USB-CActualizaciones2 años de actualizaciones de software y firmware incluidas
Expansión DB9Expande posibilidades y habilita nuevas funciones futurasPlataformas compatiblesWindows · Android

Nota de ingeniería: el diagnóstico del AjoloSIM520 opera exclusivamente mediante CAN. El conector OBD-II es una interfaz física para acceder a CAN; el equipo no implementa K-Line, L-Line, LIN ni diagnóstico multiprotocolo. Los rangos de lectura indicados describen el escalamiento del circuito y no autorizan conectar cualquier nivel sin revisar el arnés, referencia de tierra, protección y configuración activa.

Hazlo tuyo

Tu AjoloSIM520 empieza aquí.

Entra al configurador, combina sus acabados y guarda la selección con la que quieres ordenar tu equipo.

Ordena ahora
